ERW Тръбопроводна мелница машина
◎ Какво е ERW Tube Mill Machine?
ERW безпроблемна тръба, пълно заваряване на електрическо съпротивление, е стоманена тръба, направена чрез нагряване и топене на ръба на тръбата, празна през ефекта на кожата и ефекта на близостта, генерирана от високочестотния ток на TheERW Тръбопроводна мелница машина, и заваряване под налягане под действието на екструзионния валяк на тръбната машина ERW .
ERW Tube Mill Machine adopts hot-rolled steel plate and then welded by high-frequency current. The weld is stress-eliminated by medium-frequency heat treatment, and the internal burrs are removed by an annular knife. Generally speaking, the cross section of erw steel tube is circular, the coating is mostly uncoated black tube, the connection method is welding, and it is suitable for high-pressure Течно транспортиране .
ERW seamless pipe is mainly divided into two forms: ERW AC welded steel pipe and ERW DC welded steel pipe. ERW straight seam welded pipe is divided into low frequency welding, medium frequency welding, ultra-medium frequency welding and high frequency welding according to the frequency. High frequency welding is mainly used for the production of thin-walled steel pipes or ordinary Стоманени тръби с дебелостенни стени, а високочестотното заваряване е разделено на контактно заваряване и индукционно заваряване .
◎ Техническа спецификация на машината на ERW Tube Mill
|
Суровина |
Приложимите материали включват горещо валцувани или студено валцувани ивици като въглеродна стомана и ниска сплавска стомана . |
|
|
Ширина на лентата |
78-240 mm |
|
|
Дебелина на лентата |
1.0-4.0 mm |
|
|
Производство на тръби |
Диаметър на кръглата тръба |
Φ 25- φ76mm |
|
Дебелина на стената на кръглата тръба |
1.0-3.5 mm |
|
|
Обхват на размера на квадратната тръба |
20x 20-60 x60mm 20x 40-40 x80mm |
|
|
Дебелина на стената на квадратна тръба |
0.8-3.0 mm |
|
|
Метод на заваряване |
Заваряване с висока честота, високочестотна мощност 300kW |
|
|
Скорост на мелницата на тръбата |
Max 10-80 m/min |
|
◎ Работна обработка на машина за тръбна мелница ERW
Стоманена лента
↓
Деколтер
↓
Крайно рязане
↓
Заваръчно заваряване
↓
Хоризонтален акумулатор
Изравняване
↓
Оформяне на ролка
↓
Заваряване на електрическо съпротивление
↓
Премахване на бури
↓
Водно охлаждане
↓
Оразмеряване
↓
Рязане
↓
Пакетиране

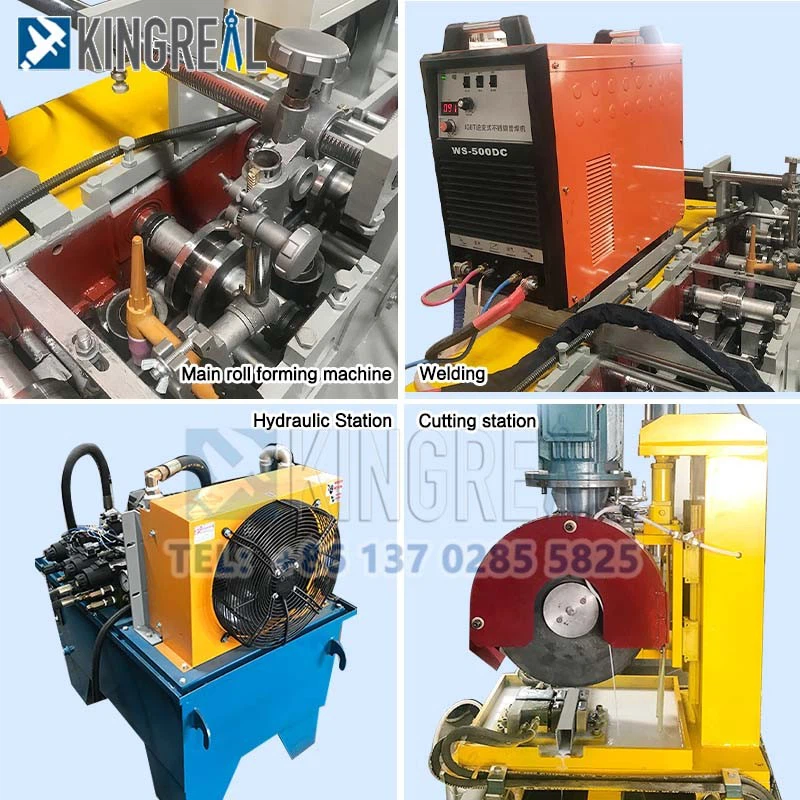

◎ ERW Pipe Mill Машина Основни детайли на компонента
Хидравличен деколтер и срязване и заваряване на дупето
Хидравличното устройство за декоилиране на машината за производство на тръби ERW се използва, за да помогне на производствената линия за заварени тръби да постигне стабилно развиване, точно подаване и непрекъснато подаване на стоманени намотки. Устройството за развиване на машината за тръби ERW осигурява стабилно и надеждно снабдяване с суровини за непрекъснато производство чрез механично напрежение, прецизно центриране и интелигентна координация.
ERW Tube Mill Machine приема срязване и заваряване на дупето като основна технология за реализиране на непрекъснато хранене на стомана, която се използва главно за срязване, подравняване и заваряване на главата и опашката на предната и задната ролка от стомана на ивици, за да се осигури непрекъснато производство .
Тръбна мелница хоризонтален акумулатор
ERW Tube Mill Horizontal Accumulator Unit се използва за съхранение на ленти и стабилно хранене, решавайки проблема с несъответстващия производствен ритъм между предния и задния процес на машината на тръбната мелница .
Основната функция на хоризонталния акумулатор е да се постигне гъвкаво буферно съхранение на лентовата стомана през спирална конструкция, като се гарантира, че модулът на тръбната мелница може да продължи да работи по време на периодични операции като докинг на стомана и намотка, като по този начин подобрява общата ефективност .
Оформяне на машината на ERW Pipe Mill
The roll forming part in the ERW Tube Mill Machine is used to continuously roll the steel strip into a tube and weld it into a tube. Then, the skin effect and proximity effect of high-frequency current are used to highly concentrate the current on the weld surface of the tube edge, so that the tube edge is quickly heated to the welding temperature, and the welding is completed under the pressure of the extrusion roller. After Охлаждане, оразмеряване и грубо изправяне, тя се превръща в стоманена тръба от необходимите спецификации .
Машината на тръбната мелница ERW приема хоризонталния метод на долния ред за формиране, а ролката приема тип дупка с двоен радиус . Основната машина се състои от секция за формиране, секция за заваряване и разстояние от размера .
Високочестотно заваряване за ERW тръба
Високочестотното заваряване (HFW) устройство в ERW (устойчивост на заваряване) Машината за изработка на тръби постига бързо отопление и твърдо заваряване на ръба на лентата през ефекта на кожата и ефекта на близостта, генериран от високочестотен ток .
След като лентата бъде оформена в отворена тръба, високочестотният ток нагрява ръба до разтопено състояние чрез индукция или контакт. Измествателният валяк прилага налягане, за да изтласка шлаката и да постигне свързване на металната решетка, образувайки кована заварка без литейна структура.
Премахване на устройството Burrs
Тръбната мелница ERW (заваръчна съпротива) използва отстраняващо устройство за Burrs, за да премахне бури, образувани върху вътрешната и външната повърхност на тръбата по време на заваряване, като гарантира, че заваряването е гладко и точно по размер и отговаря на индустриалните стандартни изисквания за качеството на повърхността на заварените тръби .
Най-общо казано, премахващото устройство Burrs на Mill Mill Tube Mill използва онлайн скрепер + управление със затворен контур, за да осигури гладко заваряване и да отговори на изискванията на среда с високо налягане .
ERW Tube Mill Machine System
The sizing system in the ERW pipe making machine is used to cut the continuously produced steel pipes to the required length. The saw carriage is synchronized with the high-speed main machine through speed measurement and calculation, and then the pipes are cut to the required length. Due to the use of fast and high-precision control systems and high-precision mechanical systems, it has the characteristics of stable operation, easy operation, accurate Оразмеряване, добра ефективност на синхронизацията, надеждно механично предаване и ниска скорост на отказ .
◎ Характеристика на Kingreal Roll Бивш мелница на тръбата на ERW
1/Процес на изработка на тръби с висока точност
ERW Tube Mill Machine осъзнава ултра прецизна обработка чрез петизмерна система за управление на затворен контур, отклонението на външния диаметър на заварната тръба е по-малко или равно на 0,02 мм, отклонението на елиптичността е по-малко или равно на 0,02 мм, а пратката е<0.8mm/m. ERW tube mill machine adopts high-frequency inductive welding combined with on-line normalizing process, which makes the organization of weld seam consistent with the base material, and the strength of weld seam reaches more than 95% of the base material; the detection rate of defects increases by 40% through ultrasonic flaw detection and real-time monitoring. Real-time monitoring, defect detection rate increased by 40%.
2/система за бърза смяна на ролките
KINGREAL ROLL FORMER Tube Mill Making Machine adopts dovetail groove positioning + hydraulic locking structure, which reduces the time of changing rollers to 10 minutes, and the production recovery time is only 20 minutes. Equipped with RFID chips, the rolls can automatically recognize the specifications and retrieve the preset parameters, which reduces the error of manual calibration.
3/ERW Tube Making Machine е лесен за работа .
Машината за изработка на тръби ERW поддържа Siemens S 7-1500 контролери от серията, интегрира 12 функционални модула за заваряване, формиране и рязане, а интерфейсът на оператора поддържа китайски/английски/испански превключващи, което намалява периода на обучение до 3 дни .}
4/ERW Tube Making Machine произвежда различни форми на продукти .
ERW Tube Making Machine can produce different shapes and sizes of tubes by replacing the rolls in the tube mill with high frequency ERW tube production line. A single ERW pipe mill production line can produce Φ8-630mm round pipe and 10×10-500×500mm square tube with wall thickness covering 0.5-20mm, and the material is compatible with carbon стомана, ниска сплав стомана и магнезиева сплав .
◎ Прилагане на машина за тръбна мелница ERW
☆ Химическа промишленост:ERW Pipe Mill Machine plays a key role in the chemical industry, used to produce stainless steel pipes and accessories for conveying chemicals, acid and alkali solutions, high-pressure gases, etc. Stainless steel pipes have excellent corrosion resistance and can meet the special requirements of chemical substances to ensure the safe delivery of media.
☆ Нефтена и газова промишленост:Нефтената и газовата промишленост изисква голям брой тръбопроводи от неръждаема стомана за транспортиране, съхраняване и обработка на енергийни ресурси, като суров нефт и природен газ . erw тръбна мелница може да произвежда високоякостни, устойчиви на налягане тръби от неръждаема стомана, които отговарят на съответните стандарти и спецификации, за да отговорят на нуждите на нефтената и газовата промишленост .
☆ Индустрия за храни и напитки:ERW Pipe Mill Машината играе важна роля в индустрията за храни и напитки . Индустрията за храни и напитки има много високи изисквания за хигиена . тръбите от неръждаема стомана имат гладки вътрешни повърхности и са нетоксични и без миризми, които могат да гарантират качеството и безопасността на храната и наведенията.
☆ Фармацевтична индустрия:Фармацевтичната индустрия има строги изисквания към чистотата на тръбната система и безопасността на материалите . erw машина за тръба може да произвежда високоточни, безпроблемни тръби от неръждаема стомана за предаване на лекарства, производство на медицинско оборудване и т.н. индустрия .
◎За Kingreal Roll бивш
Kingreal Roll Bexh е професионален производител на машини за формиране на ролки в Китай, специализиран в проектирането и качеството на производството на оборудване за формиране на ролки за повече от 20 години . ERW Pipe Making Machin Клиенти .
